一、产品简介

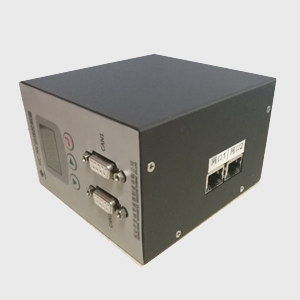

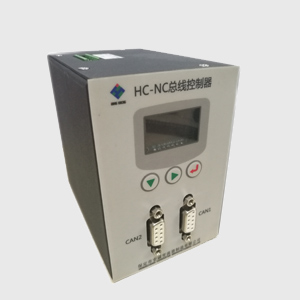

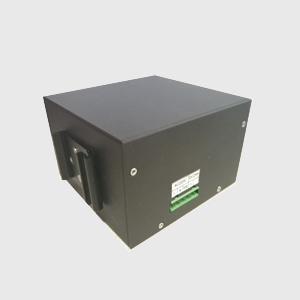

HC-NC7317总线控制器是一款拥有Profinet-CAN 网关功能的“现场总线控制系统”系统控制管理终端。本款总线控制器主要有以下功能：

♦Profinet To CAN协议转换功能。

本模块可以将PLC下发的控制命令拆包，并转换为相应的CAN数据帧，下发给对应的受控从站；同样，也可以将所有受控从站的过程数据打包，上传给PLC。另外，根据现场应用特点及Profinet 及CAN总线特征，控制命令在本模块中由周期轮训数据转变为非周期数据。

♦从站智能分组功能。

本模块可以在显示面板上设置IGBT模块分组信息，模块会根据面板上设置的从站数量、前置数量、分组数量及各个组中的模块数量综合判断其总线上所挂载的受控从站分组情况，并将分组命令下发与各个模块，实现智能分组。

♦从站上电自动参数化功能。

本模块可以检测在配从站（显示面板已配置）离线后是否重新得电，当检测到在配从站重新上电后，模块会将模块内储存的该模块分组信息及PLC最近一次对在配从站的所有控制命令下发，使在配从站回复到断电之前的状态。做到受控从站快速、简易式（傻瓜式）更换。

♦控制报警功能。

本模块可以检测控制命令下发后，对应从站是否有回应。当一帧控制命令下发后，对应从站没有回应，本模块会再次下发没有响应的控制命令。当从站连续三次没有响应控制命令后，模块会发出控制失败报警，报警会上传给PLC并在装置显示面板默认界面显示。

♦设置参数储存功能。

本模块所有在显示面板设置的参数将会被存储入固态存储器，掉电后不消失。

二、技术参数

♦电源参数

本模块采用双电源设计，一路为交流220V电源，一路为直流24V电源。

1、AC220V电源回路：输入电压 AC 100V-240V 50Hz  功耗7W 。

2、DC24V电源回路： 输入电压DC 18V-36V         功耗6W。

♦通讯参数

最大连接从站数量 32台，最大分组数量 8组。

最大上行数据 520字节 最大下行数据360字节。

♦环境参数

允许的工作温度/贮存温度          -15°C ~ +35°C / -25°C ~ +75°C

允许的环境湿度                   45%-----95%，表面无凝露

♦接线端子定义

端子定义表格如下：

定义解析：

L：交流220V电源火线

N：交流220V电源零线

PE：交流220V电源地线

+：直流24V电源正极

-：直流24V电源负极
