产品概述：

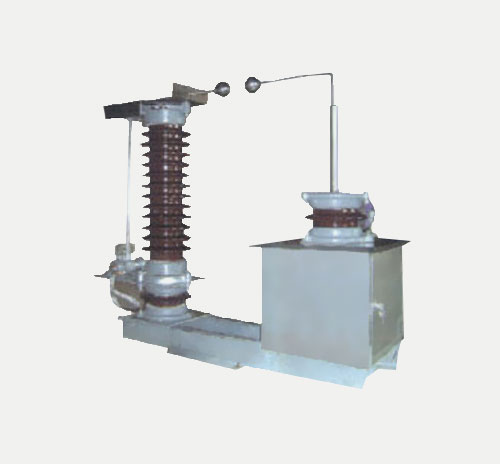

HC-500系列变压器中性点接地保护装置主要含有以下相关设备：中性点隔离开关、放电间隙、氧化锌避雷器和测量放电电流的电流互感器等，为使设备布置美观方便，可在用户设备选型的基础上，为用户制作单独的T字型活门字型支架，将中性点隔离开关、放电间隙、避雷器等中性点附件设备设计在一起，形成一套利于现场施工和安装的变压器中性点附件组合设备。

性能特点：
HC-500型变压器中性点间隙接地保护装置专用于110KV、220KV、330KV、500KV电力变压器中性点，以实现变压器中性点接地运行活不接地运行两种不同的运行方式。采用棒间隙为极不均匀电场，放电电压不稳定分散性大从而决定了其保护性能差。球间隙为均匀电场电电压稳定，分散性小保护性能好。球间隙现场调试比较容易，用户可根据自己地区情况现场调试；而棒间隙尖顶特别难对准，所以现场调试难度大。球间隙采用不钢球表面镀银、成本高并且固定要求高，所以许多厂家为降低成本而采用棒间隙，但是并没有考虑使用效果。

技术参数：
变压器中性点电流互感器一般装设在变压器出线套管上，不包括在本装置内。本装置接线图如图4所示；
订货时应告知变压器额定电压，电流互感器变化，隔离开关额定电流、操作机构形式，氧化锌避雷器频定电压等参数。当未具体指定时，将按本说明书技术数据标准配置交货；
电流互感器二次侧设0.5/10P两个次级；供测量保护使用；不用时应将其短路；
链接变压器中性点的导线截面和形式由用户决定。

通讯协议：
适用于户内、外；
环境温度：不低于-40℃，不高于+55℃；相对温度：不大于95%（25℃）；
海拔高度不超过4000m，超出4000m可根据实际情况特制；
地震烈度7度及以下地区；最大风速不超过35m/s；
电网频率：58~62 Hz（60Hz系统）、48~52Hz（50Hz系统）；
安装场所的空气中不应含化学腐蚀气体和蒸汽，无爆炸性尘埃。

外形尺寸：
请与我公司致电索要
