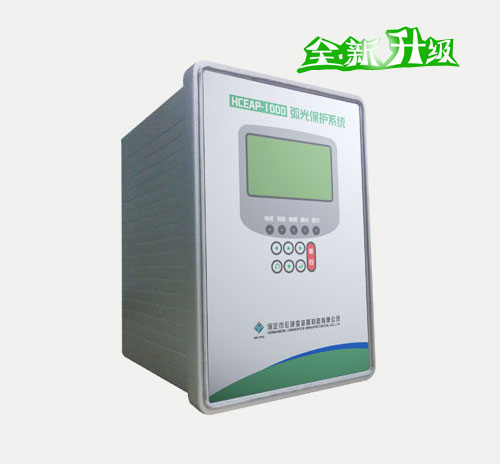

Product Name:HCEAP-1000弧光保护系统

Views:


Prev:HC-DZ型电能质量监测仪  Next:HC-CTB电力互感器二次过电压保护器

Certified Product

Product Details

产品概述:
HCEAP-1000弧光保护系统我公司根据国内实际情况,吸收国外电弧光保护的特点,与华北电力大学、河北大学等高校合作,针对电力系统电弧光保护而设计,隆重推出的一款具独特的创新技术、具有广泛实用性的新型电弧光保护系统。


该产品主要应用领域:
▇ 电力变电站
▇ 火电厂电气段开关柜母线室及馈线柜
▇ 风电场升压站集电线路开关柜
▇ 箱式变电站
▇ 铝镁行业大型直流整流柜


性能特点:

▇  动作迅速可靠:采用了可靠的快速算法,可以在短时间内判断弧光变化信号和电流变化信号并迅速出口,从发现故障到出口跳闸时间间隔优于  7ms,确保开关柜内设备的弧光在 100ms 以内切除。
▇  全数字化设计:本装置采用全数字化设计,配置灵活,动作精度高,而且排除了由于旋钮或其他机械设计导致的误差隐患。
▇  保护原理简单、合理:根据弧光产生时的特点,装置采用弧光和电流双重判据,判据简单且可以有效的保证动作的准确性。
▇  强大的电气性能:故障弧光探头、连接线全部采用耐高温、阻燃的高分子材料,具有超强的电气隔离效果。装置完全满足 EMC 的标准,保证了弧光保护系统的整体稳定性和动作的可靠性。
▇  故障信息记录全面在故障弧光发生并引起装置跳闸后,主控单元或馈线保护单元可以准确的记录是哪个弧光探头检测到了故障弧光,且可以详细记录动作时刻的三相电流值以及动作时刻的故障弧光光强。
▇  多种辅助保护功能:主控单元不但有弧光保护,还有过流保护,接地保护、断路器失灵等辅助保护,这些保护是弧光保护的合理配置和有效补充。
使用新型高速的 32 位 CPU 硬件平台,内嵌实时多任务操作系统
▇  全数字化设计,无拨码开关、旋钮等机械期间,精度高
▇  采用弧光和电流双重判据,消除误判
▇  快速跳闸出口,优于 7ms,可保证在 100ms 内切除故障弧光
▇  满足所有电磁兼容(EMC)标准
▇  全汉字显示,界面友好、操作简单
▇  采用工业总线技术,方便现场组网
▇  支持 Modbus@RTU、IEC103、CAN2.0 等多种通讯规约
▇  采用无源弧光传感器,光纤连接,电气隔离性能好
▇  装置内置断路器失灵、接地、过流等辅助保护
▇  详细全面的事故记录功能,可以记录最新的 10 条跳闸记录
▇  全金属外壳设计,可以有效屏蔽外界电磁干扰
▇  符合中国继电保护设计标准要求

技术参数:
HCEAP-1000弧光保护系统主要由主控单元、弧光单元和弧光传感器组成,为了适应现场的应用需求,减少故障影响面,分为了母线型弧光保护系统和馈线型弧光保护系统。
▇  主控单元:主控单元是母线型弧光保护系统的核心。它检测分析故障信号、接收分析采集单元的弧光故障信号,并对两种信号进行综合分析判断。在满足跳闸条件时,发出跳闸指令以切除故障。
主控单元一般安装在进线柜或紧邻进线柜的开关柜的二次控制门板上。主控单元有:
1、4 个弧光信号检测接口,主要用于接收来自弧光采集单元的弧光故障信号。
2、3 个数据通讯接口,其中一个用于输入数据,其他的用于输出数据。
3、4 路快速跳闸输出接口,符合 IEC255-23 继电器标准。
4、2 路报警出口,其中一路为装置故障出口。
5、电流输入,用于判断故障电流。
▇  弧光采集单元 :弧光采集单元与主控单元配合使用,是弧光保护系统的重要组成部分,主要用于采集故障弧光,并将判断后的结果通过光信号传递给主控单元。单个弧光采集单元可以安装 8 个弧光探头,根据系统的大小可以任意增减弧光采集单元的数量。弧光采集单元通常安装在选定的开关柜内中,选择的原则是保证该单元相关光纤用量尽量少。
▇ 馈线保护单元 :馈线保护单元主要用于出线柜内的弧光保护,它自带四个弧光探头接口和三相电流的输入接口。馈线保护单元的应用,可以最大限度的减少由于弧光故障引起的停电范围。
▇ 弧光传感器:专门用于故障弧光采集,是无源的弧光探测传感器,安装在开关柜的母线室内或馈线柜内电气元件的连接处。当发生弧光故障时,光照度大幅度增加, 弧光传感器直接将光信号传给弧光采集单元或馈线保护单元。

通讯协议:
* 符合JB/T 8675-1997
* 符合GB/T 3859.2-1993
* 符合GB/T 3859.1-1993
* 符合GB 4208-1993
