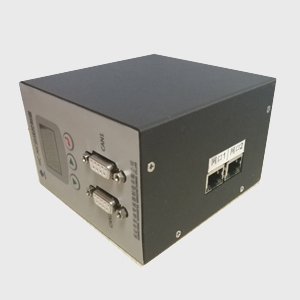

产品名称:HC-NC7317总线控制器

浏览次数:


Prev:没有了  Next:MACS模块电源

产品认证

产品详情
  • 产品简介

HC-NC7317总线控制器是一款拥有Profinet-CAN 网关功能的“现场总线控制系统”系统控制管理终端。本款总线控制器主要有以下功能:

  • Profinet To CAN协议转换功能。

本模块可以将PLC下发的控制命令拆包,并转换为相应的CAN数据帧,下发给对应的受控从站;同样,也可以将所有受控从站的过程数据打包,上传给PLC。另外,根据现场应用特点及Profinet 及CAN总线特征,控制命令在本模块中由周期轮训数据转变为非周期数据。

  • 从站智能分组功能。

本模块可以在显示面板上设置IGBT模块分组信息,模块会根据面板上设置的从站数量、前置数量、分组数量及各个组中的模块数量综合判断其总线上所挂载的受控从站分组情况,并将分组命令下发与各个模块,实现智能分组。

  • 从站上电自动参数化功能。

本模块可以检测在配从站(显示面板已配置)离线后是否重新得电,当检测到在配从站重新上电后,模块会将模块内储存的该模块分组信息及PLC最近一次对在配从站的所有控制命令下发,使在配从站回复到断电之前的状态。做到受控从站快速、简易式(傻瓜式)更换。

  • 控制报警功能。

本模块可以检测控制命令下发后,对应从站是否有回应。当一帧控制命令下发后,对应从站没有回应,本模块会再次下发没有响应的控制命令。当从站连续三次没有响应控制命令后,模块会发出控制失败报警,报警会上传给PLC并在装置显示面板默认界面显示。

  • 设置参数储存功能。

本模块所有在显示面板设置的参数将会被存储入固态存储器,掉电后不消失。



  • 技术参数
  • 电源参数

本模块采用双电源设计,一路为交流220V电源,一路为直流24V电源。

1、AC220V电源回路:输入电压 AC 100V-240V 50Hz  功耗7W 。

2、DC24V电源回路: 输入电压DC 18V-36V         功耗6W。

  • 通讯参数

最大连接从站数量 32台,最大分组数量 8组。

最大上行数据 520字节 最大下行数据360字节。

  • 环境参数

允许的工作温度/贮存温度          -15°C ~ +35°C / -25°C ~ +75°C

允许的环境湿度                   45%-----95%,表面无凝露

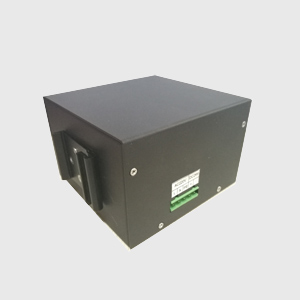

  • 接线端子定义

端子定义表格如下:

AC220V

DC24V

L

N

PE

+

-

定义解析:

L:交流220V电源火线

N:交流220V电源零线

PE:交流220V电源地线

+:直流24V电源正极

-:直流24V电源负极









  • 操作说明

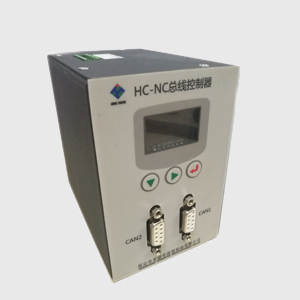

  • 按键说明

装置面板上一共有3个按键,分别为:“↓”、“→”、“↙”。当装置为浏览状态时,“↓”为向下翻页,“→”为向右翻页,“↙”为进入设置状态,第一个设置项目出现反白。当装置为设置状态时,“↓”设置数字减1,“→”为跳转设置位置,“↙”为跳转设置项目当页面上所有设置项目跳转完成后,装置进入浏览状态,反白消失。

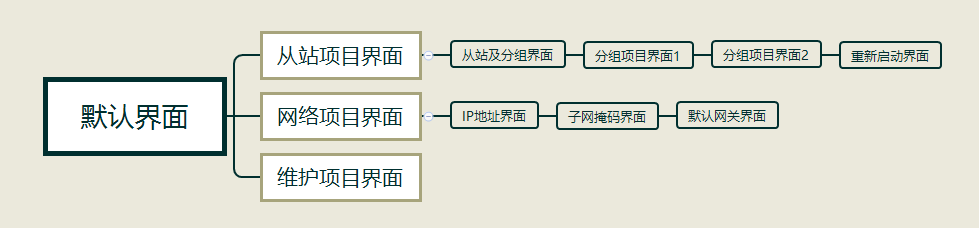

  • 菜单结构



  • 默认界面

此界面显示网关的主要参数:第一行显示为公司名称,第二行显示为装置型号,第三行显示为网关地址,第四行及第五行显示所有32个从站的通讯状态。从站通讯状态采用图标表示当前装置状态:“*”代表从站通讯正常,“!”代表控制失败报警,“-”代表失去连接。

  • 网络项目界面

在默认界面按动“↓”按键进入此组界面,此组界面的主要功能为浏览、设置网络参数。IP地址界面可以浏览并设置IP地址。子网掩码、默认网关界面只能浏览项目信息不能设置。

  • 从站项目界面

在在默认界面按动“→”按键进入此组界面,此组界面的主要功能为浏览设置从站数量及分组项目。此组界面的所有子界面皆可浏览、设置。

  • 维护项目界面

在在默认界面按动“↙”按键进入此组界面,此组界面的主要功能为显示程序的编译时间及输入操作许可密码。在此界面输入正确的密码后(密码214),装置进入设置模式,在从站项目及网络项目界面按下确认键后,可对相关项目进行设置;在此界面输入错误密码后,装置进入查看模式,从站项目及网络项目界面只允许查看相关参数,无法设置。

  • 特别说明

模块所有设置在设置完成后不会立刻生效,需重新启动才会生效。



  • 组态说明
  • 设备描述文件

HC-NC7317总线控制器使用GSDML文件作为其设备IO描述文件。当前设备的GSDML文件的全名为:GSDML-V2.33-HMS Industrial Networks GmbH-ABCC40-PIR-20180306.xml。请在需要时向公司申请。

  • 安装GSD文件

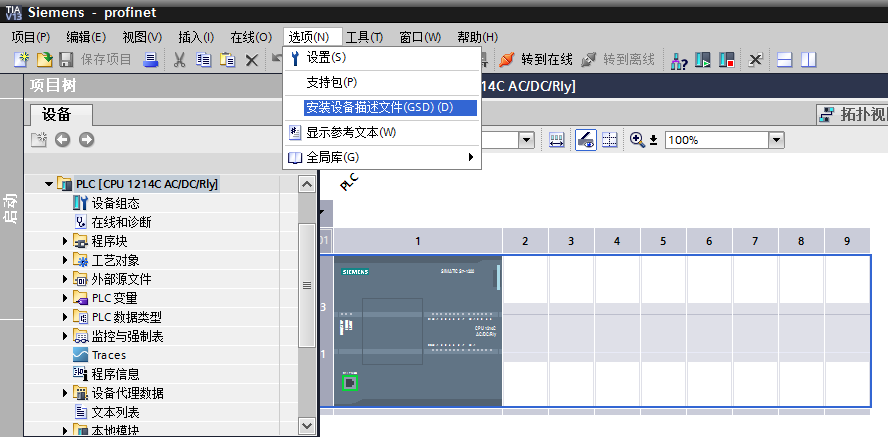

将GSDML文件拷贝入计算机硬盘。启动“TIA Portal V13 ”软件,打开任意工程,在软件菜单栏点击“选项”按钮,在弹出的子菜单中点击“安装设备描述文件”。

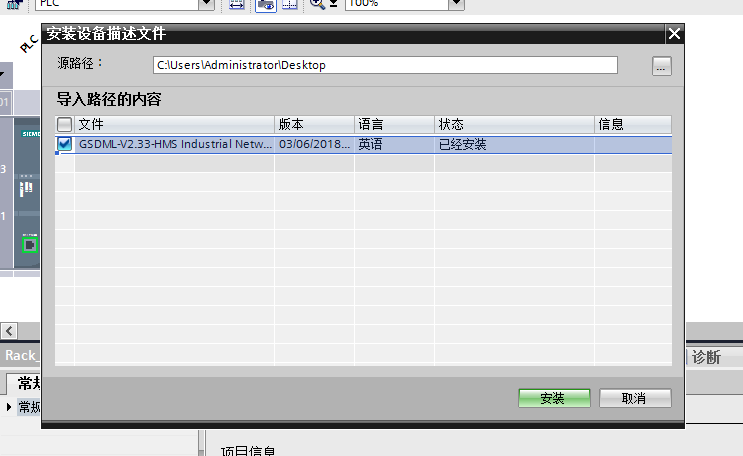

在弹出的对话窗口的右上方点击“…”按键,弹出文件路径选择窗口后,在此窗口选择GSDML文件存放的路径。选择完毕后,软件会自动搜索此目录下的GSDML文件。当软件搜索到GSDML文件后,会显示在列表栏中,勾选列表栏中GSDML文件的选择栏后,点击“安装”按钮完成GSDML文件安装。





  • 组态例程

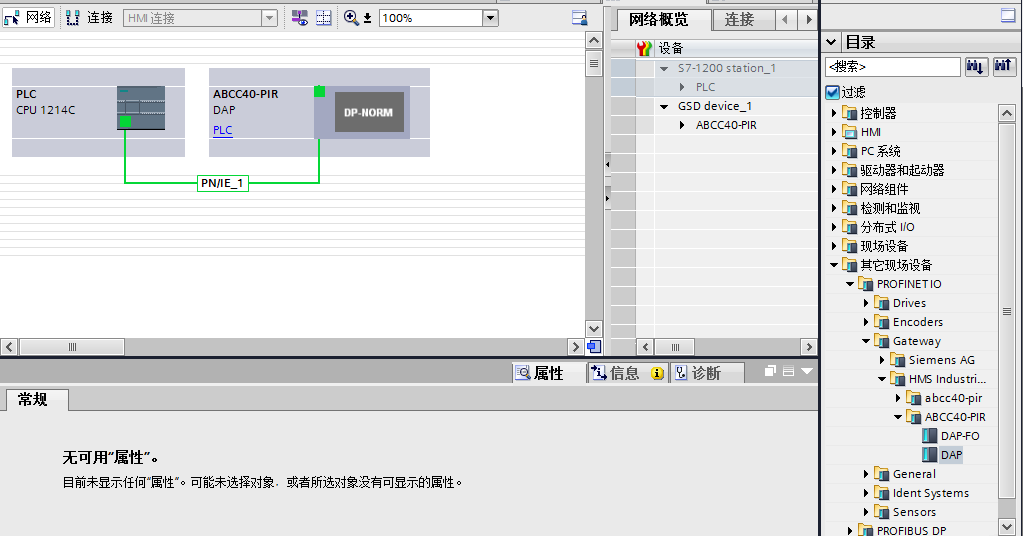

在“TIA Portal V13 ”软件的设备组态界面,右键单击主界面上虚拟PLC的网口图标,在弹出的菜单栏上选择“添加子网”,而后主界面上会出现虚拟Profinet网络连线。单击选中虚拟Profinet网络连线,而后在主界面右侧的硬件目录中找到总线控制器设备,双击此设备,使设备挂载到虚拟Profinet网络上。挂载完成后“TIA Portal V13 ”软件设备组态界面的主界面上,应能显示虚拟总线控制器设备,且该设备应通过虚拟Profinet网络连线与虚拟PLC连接。

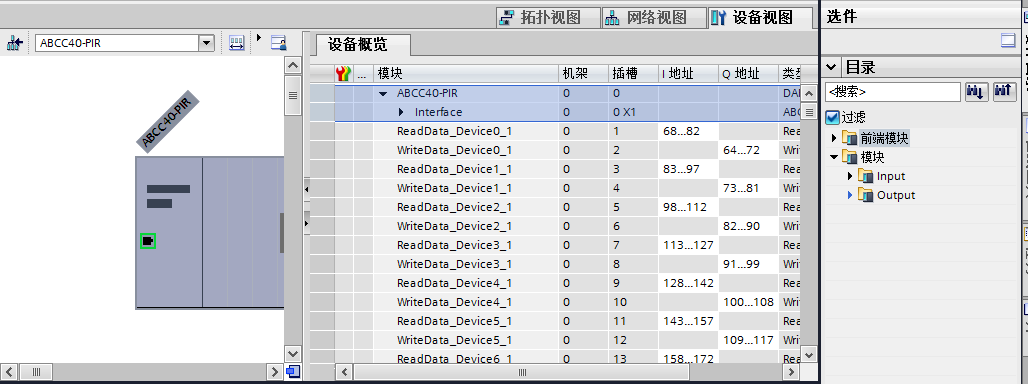

双击虚拟总线控制器设备,打开“设备视图”,在右侧的目录中打开Input子目录,添加总线控制器CAN网络下所有受控从站及网络分组的上行数据块。添加完毕后,打开Output子目录,添加总线控制器CAN网络下所有受控从站及网络分组的下行数据块。双击所选数据块,即可完成添加。



添加完成后,编译并下载到PLC上,即可完成组态。



  • 分组说明及例程
  • 分组说明

HC-NC7317总线控制器采用“分段式连续分组方式”分组,分组结果由“模块数量”、“前置数量”、“分组数量”、“一~八组”共同决定。

模块数量,此选项用于设置及显示装置连接的最大从站数量,起始地址为0,终止地址为31。

前置数量,此选项用于设置及显示从站模块在分组位置前面未分组模块的数量。

分组数量,此选项用于设置及显示装置中分组的数量。

一~八组,此选项用于设置及显示各个分组中模块的数量。

后置数量,此选项只于显示从站模块在分组位置后面未分组模块的数量。

装置在分组时,会从从站地址0开始连续地址递增排列“模块数量”选项所设置数量的从站。而后装置会按照“前置数量”、 “一~八组” 选项设置数量连续夹断,从而得出各个组的从站号,及后置从站的数量。即算法如下:

模块数量 = 前置数量 + 一组数量 + 二组数量 + …… + 八组数量 + 后置数量

  • 分组例程

HC-NC7317总线控制器装置假使有如下分组:1、一共带有32个从站 ; 2、有4个未分组装置在分组之前,有4个未分组装置在分组之后;3、一个有8个分组,每个分组有3台装置。则应如下设置:1、“模块数量”选项设置为32 ;2、“前置数量”选项设置为4 ;“一~八组”各个组的选项设置为3。



其各个位置所对应的地址如下表:

位置名称

前置模块

一组

二组

三组

四组

五组

六组

七组

八组

后置模块

包含地址

0.1.2.3

4.5.6

7.8.9

10.11.12

13.14.15

16.17.18

19.20.21

22.23.24

25.26.27

28.29.30.31







  • 功能选型表

HC-NC系列总线控制器有多种型号可供选择,具体选型如下:

型号

特征

备注

HC-NC7317

CAN/Profinet-IO

需使用GSDML文件

HC-NC7318

CAN/Ethernet/IP



HC-NC7319

CAN/Modbus-TCP
